附录H 挖孔桩基础
H．0．1 一般规定：
1 采用挖孔桩需满足下列要求：
1)有中硬以上的粘土、中密以上砂土、卵石层、岩层等作为持力层；
2)持力层在地下水位以上或地下水降水不很困难；
3)所穿越的土层不含淤泥层、流砂层，或淤泥层、流砂层厚度不大，并经降水后，在适当调整护壁高度及壁厚前提下挖进中不会造成垮塌。
2 挖孔桩地基的勘察要求：
1)查明场地有无不良地质构造，判断危害程度；
2)场区各地层结构及均匀性，提出各土层侧阻特征值及可能作持力层的各土层端阻特征值；
3)地下水埋藏情况、类型、水位变化幅度、降水难易及对混凝土的腐蚀性；
4)勘察深度为预估桩端下5～10m[岩层为5m(当为微风岩时，可适当减小)、土层为10m]，若有断层、破碎带、古墓、溶洞等，与设计部门研究后确定补勘深度；复杂地质条件下的一柱一桩，应按一柱一孔进行勘察；
5)查明场区地层内是否含有毒或有害气体。
6)详细要求见现行国家标准《岩土工程勘察规范》GB 50021。
3 由挖孔桩受力特性决定，应优先采用端承桩，其次是摩擦端承桩，不应采用摩擦桩。
4 桩径一般为Φ800～Φ2000，不宜大于2500mm，扩底直径D与桩身直径d之比宜小于3．0，扩底宜挖成锅底形，锅底比四周低200mm或(0．15～0．2)D。在满足桩身强度的前提下，直径应尽量取小值，依靠扩底来提高单桩承载力特征值。
5 人工挖孔桩的桩长不宜大于30m。桩长少于6m及L／D≤3时按墩基础设计。
6 应选择较硬土层作为桩端持力层。桩端全断面进入持力层的深度，对于粘性土不宜小于2d，砂土不宜小于1．5d，碎石类土不宜小于1d。
7 挖孔桩桩端以下3倍桩端直径范围内应无软弱层、断裂破碎带和洞穴，并应在桩底6倍桩端直径范围内无岩体临空面，若不满足6倍时，应专题研究。
8 对柱基宜采用一柱一桩，变形缝处亦可二柱合用一桩。
9 挖孔桩必须在无水情况下挖进，人工降水深度应始终控制在桩底标高以下大于等于500mm。
H．0．2 挖孔桩桩基计算：
1 计算原则：
1)作用于桩上的荷载应按正常使用极限状态下的荷载效应的标准组合，进行单桩地基承载力计算。
2)计算单桩承载力时，桩侧阻力可按混凝土护壁外直径计算，计算桩端阻力和桩身强度时，仅取内径d为桩身计算直径。单桩承载力的计算见本措施第6章。
3)支承在微风化岩上长径比L／d≤5的端承桩，只计端阻，不计侧阻，支承于其他土层或中风化岩、强风化岩上的桩，按摩擦端承桩计，即计入摩擦力，但有扩大头的桩其扩大部分及以上1～2m范围内不计桩周侧阻力。
4)作用于桩顶的弯矩，可按桩和连梁的抗弯线刚度进行分配，当梁的抗弯线刚度大于桩的抗弯线刚度5倍以上时，桩顶可只考虑轴向力和水平力的作用。
注：本款参见《自贡市建筑地基基础设计规范》DB 51／5006—93。
5)作用于桩顶的水平力，可由与连梁相连的各柱水平力的平均值计算，当水平力较大，可设置联合承台，水平力可由左右各一跨范围内的桩(或联合承台内的桩)共同承担。
2 桩身混凝土强度应满足桩的承载力设计要求。
桩轴心受压时：
Q≤0．7APfc (H．0．2)
式中fc——混凝土轴心抗压强度设计值，按现行国家标准《混凝土结构设计规范》取值；
Q——相应于荷载效应基本组合时的单桩竖向力设计值；
AP——桩身横截面积(不计护壁截面)。
H．0．3 挖孔桩构造要求：
1 挖孔桩混凝土强度等级不应低于C25。
2 保护层厚度不小于：
无地下水、有混凝土护壁：40mm；
有地下水、有混凝土护壁：50mm。
3 桩帽海边应大于桩边200mm，桩帽高大于1000mm，并上下配以不少于Φ12@150的双向钢筋。
桩顶嵌入承台长度不宜小于75～100mm，当桩嵌入承台大于等于100mm。
4 挖孔桩的配筋要求：
1)主筋应经计算确定。配筋长度不少于4／a，a为桩的水平变形系数。桩长小于15m及端承桩、抗拔桩与地震区及基本风压大于0．4kN／m2地区的挖孔桩钢筋应通长配置，其他情况亦不小于桩长的2／3，并应伸过淤泥层及液化土层后进入稳定土层不少于la。膨胀土上的挖孔桩的纵向钢筋宜通长设置。
2)挖孔桩的护壁混凝土强度等级不应低于C20，通常每段浇捣高度为0．8～1m，遇淤泥、流砂则采用0．3～0．5m。上下节护壁搭接长度不得小于50mm。壁厚：当桩径≤1．4m时，上口为100mm，下口为50mm；当桩径≥1．4m时，上口为150mm，下口为100mm；当桩径＞2．0m时，上口为200mm，下口为150mm。护壁中应配Φ6～Φ8@200双向钢筋网，可分3～4片弧形制作，搭接长为200～250mm。
3)箍筋：桩帽下1．0～1．5m范围用Φ10@100，其他处为Φ8～Φ10@200～300；可用环形焊接箍或螺旋箍，每隔2m设一道Φ12～Φ18焊接加劲箍筋，当桩身直径≥1600mm时，在加劲箍内增加相应钢筋直径的三角加劲箍筋，并与主筋焊接。

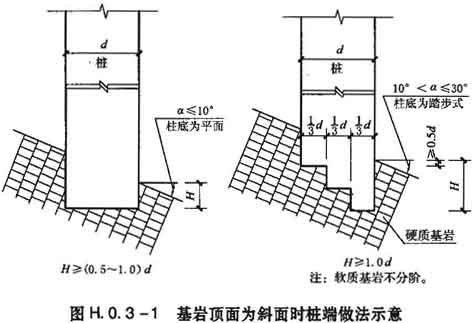

5 当桩落在斜面基岩上的做法可参考图H．0．3—1。
6 当桩底位于已胶结良好的破碎带时可视为风化岩，但扩大头处应铺底筋，视扩大头尺寸双向布置不小于Φ12～Φ16@150，且扩头范围混凝土强度等级不低于C30。

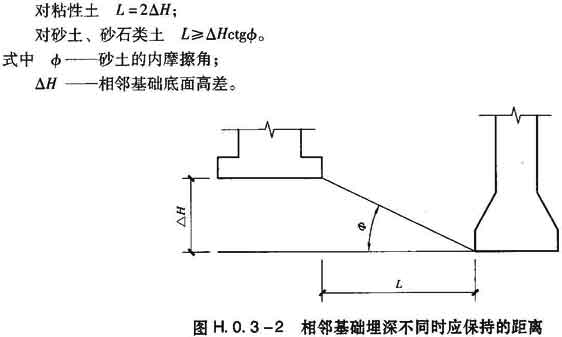

7 特殊情况下，只要持力层相同且承载力特征值≥200kPa及控制住沉降差及桩底的高差时，允许挖孔桩与独立墩基混用，见图H．0．3—2。
H．0．4 人工挖孔灌注桩的施工应注意安全防护，具体措施见《建筑桩基技术规范》JGJ 94—2008第6．6．5～6．6．14条。
