1. 从“项目”下拉菜单中，选择"新增项目" (shortcut Ctrl+Shift+A).
2. 在“添加新项”对话框中，选择项“ C ++文件（.cpp）”。
3. 在“名称：”编辑框中输入“ HelloWorld”，然后单击“添加”以添加cpp文件.

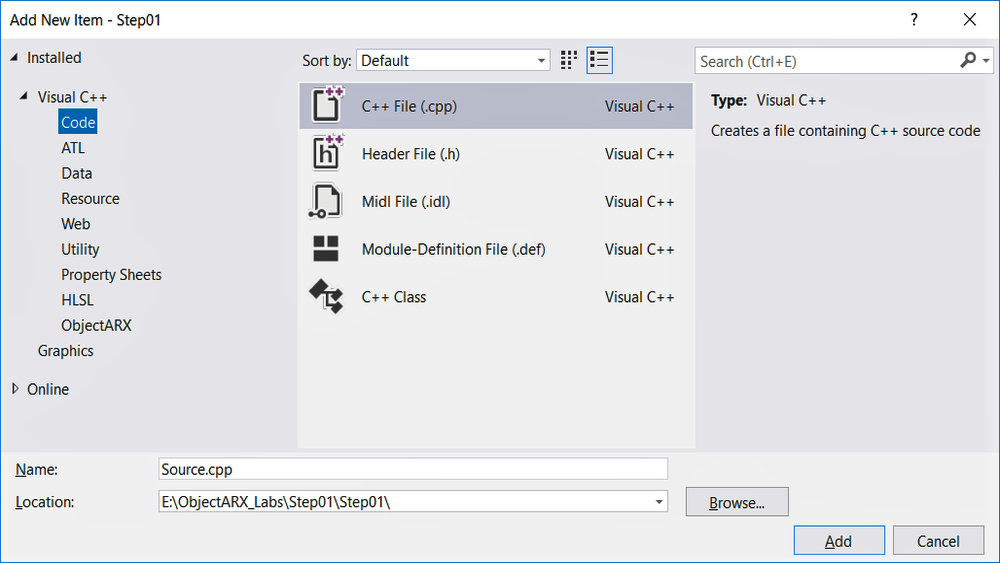

步骤1图11-添加HelloWorld.cpp文件

4. 将代码添加到HelloWorld.cpp.

首先，我们需要包括两个ObjectARX头文件：aced.h和rxregsvc.h。 这些是Rx应用程序定义的头文件，以及对AutoCAD编辑器特定服务的访问（aced.h）和acrxXXX实用程序函数的头（rxregsvc.h）。 如下添加它们:


#include "stdafx.h" #include "tchar.h" #include <aced.h> #include <rxregsvc.h>

接下来，我们声明两个函数:

• 初始化App（）-加载您的应用程序时，它将由AutoCAD调用，
• 卸载App（）-卸载应用程序时调用.

请参考下面的acrxEntryPoint（）函数，以查看AutoCAD如何调用这些函数。 添加以下声明:


void initApp(); void unloadApp();

接下来，我们声明我们自己的函数以打印“ Hello world！”。 在AutoCAD命令行上。 加:


void helloWorld();

现在，我们将定义initApp（）函数。 此功能使用AutoCAD命令机制注册新命令。 这个新命令将成为我们应用程序的附加入口点:


void initApp() { // register a command with the AutoCAD command mechanism acedRegCmds->addCommand(_T("HELLOWORLD_COMMANDS"),                         _T("Hello"),                         _T("Bonjour"),                         ACRX_CMD_TRANSPARENT,                         helloWorld); }

有关acedRegCmds宏和（AcEdCommandStack类的）addCommand（）方法的详细信息，请参阅ObjectARX联机帮助文件。 addCommand（）的第一个参数是命令组名称（在本例中，它仅包含一个命令）。 第二个参数是全局/未翻译的命令名称。 第三个参数是同一命令的本地/翻译名称。 第四个参数是命令标志（请注意，这里我们定义了透明命令，这意味着可以在另一个命令处于活动状态时调用该命令）。 最后，最后一个参数是指向由我们的命令调用的函数的指针。 在C ++中，这是函数名称本身.

接下来，我们定义unloadApp（）函数。 此功能将删除我们的命令组，也将删除我们的命令。 由于在AutoCAD中注册的命令成为我们应用程序的附加入口点，因此在卸载应用程序时绝对有必要删除它们。 加:


void unloadApp() { acedRegCmds->removeGroup(_T("HELLOWORLD_COMMANDS")); }

接下来，我们定义helloWorld（）函数； acutPrintf（）与重定向到AutoCAD命令行的C printf函数等效。 加:


void helloWorld() { acutPrintf(_T("\nHello World!")); }

确实很基本!

现在，我们需要为ObjectARX应用程序定义最重要的功能。 所有ObjectARX应用程序都有一个用于消息传递的主要入口点：acrxEntryPoint（）函数。 请记住，ObjectARX应用程序是DLL，因此没有main（）入口点。 AutoCAD调用ObjectARX模块的acrxEntryPoint（）函数将消息传递给应用程序.

acrxEntryPoint（）的第一个参数是AcRx类的数据成员，称为msg，它表示从ObjectARX内核发送到应用程序的消息。 有关ObjectARX应用程序可以从AutoCAD接收到的不同消息的详细信息，请参见在线帮助。.

在我们非常简单的示例中，需要在加载和卸载应用程序时通知我们，以便注册和取消注册“ hello”命令。 在第一种情况下，我们将调用initApp（）函数； 在第二种情况下，我们将调用我们的unloadApp（）函数.

acrxEntryPoint（）的第二个参数是传递给不同函数（如锁定和解锁函数）的数据的不透明句柄（此数据根据AutoCAD传递的消息而变化）。

默认情况下，应用程序是锁定的，这意味着一旦加载，就无法将其卸载。 由于我们的应用程序非常简单（除了命令以外，它没有定义AutoCAD和其他应用程序引用的对象），因此我们可以安全地解锁我们的应用程序以使其能够卸载，前提是我们先删除命令，这是在unloadApp中实现的 （）功能.

同样，默认情况下，ObjectARX应用程序不支持MDI（同样，请参阅联机帮助以获取有关MDI问题的详细信息）。 应用程序需要使用acrxRegisterAppMDIAware（）全局函数将自身明确注册为MDI感知.

NOTE: 将应用程序注册为MDI意识本身不足以使应用程序有效地实现MDI意识。 ObjectARX在线文档中详细描述了需要满足的条件.

由于我们的应用程序非常简单（它不使用Document的概念并且不与AutoCAD图形数据库交互），因此我们可以使用acrxRegisterAppMDIAware（）全局函数将其安全地注册为MDI感知。 加:


extern "C" AcRx::AppRetCode acrxEntryPoint(AcRx::AppMsgCode msg, void* pkt) { switch (msg) { case AcRx::kInitAppMsg: acrxDynamicLinker->unlockApplication(pkt); acrxRegisterAppMDIAware(pkt); initApp(); break; case AcRx::kUnloadAppMsg: unloadApp(); break; default: break; } return AcRx::kRetOK; }

最后，我们需要导出acrxEntryPoint（）函数，以便AutoCAD可以访问它。 有几种方法可以这样做。 一个步骤包括创建一个定义（.def）文件，如下一主题中所述。.

NEXT: 创建一个定义（.DEF）文件
